Zespół przygotowania powietrza

Opis

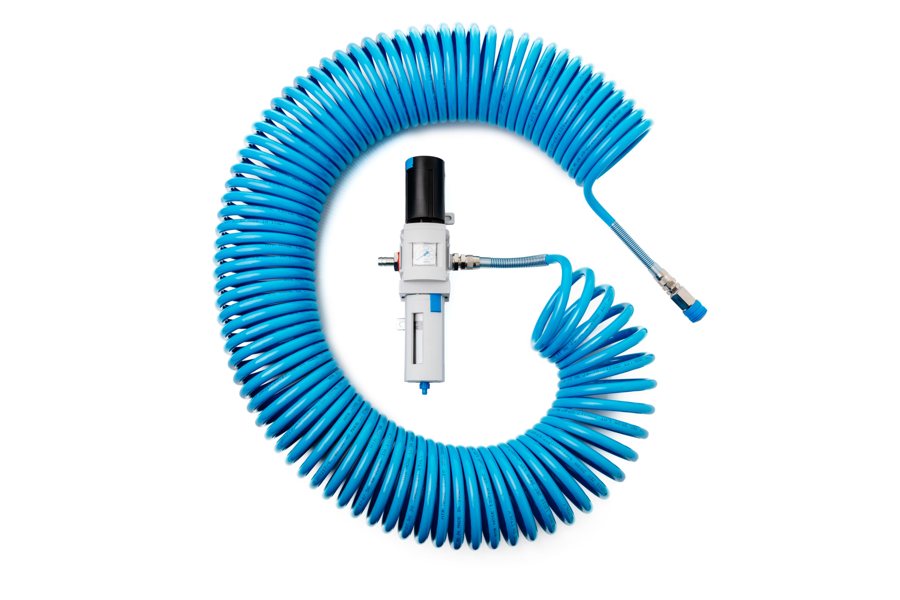

Gotowe rozwiązanie, które pozwala narzędziu pneumatycznemu utrzymać maksymalną prędkość pracy, chroni je przed nadmiernym ciśnieniem i wydłuża jego żywotność. Spiralny przewód pneumatyczny zapewnia operatorowi swobodę poruszania się w strefie roboczej.

Sterowanie narzędziem pneumatycznym odbywa się za pomocą wbudowanych rozdzielaczy i zaworów pneumatycznych, których elementy wykonane są z wysoką precyzją. Aby zapewnić niezawodną pracę narzędzia, należy je chronić przed zanieczyszczeniami i nadmierną wilgocią, które mogą występować w zakładowej instalacji sprężonego powietrza. Dla utrzymania wysokiej prędkości pracy istotne jest również zachowanie pełnego przekroju przewodów i węży łączących narzędzie z instalacją sprężonego powietrza.

Dane techniczne

Montaż

Podczas montażu zespołu zbiornik filtra powinien zajmować pozycję pionową; dopuszczalne odchylenie wynosi 5 stopni. Urządzenie należy rozmieścić tak, aby zawsze pozostawała przestrzeń do jego obsługi, a manometr znajdował się w polu widzenia. Zespół można zamocować bezpośrednio na rurociągu, przez otwory montażowe lub za pomocą wspornika.

Filtr z odwadniaczem

Filtr z odwadniaczem służy do oczyszczania sprężonego powietrza z cząstek stałych, kropli wilgoci i kondensatu obecnych w instalacji pneumatycznej. Korpus filtra wykonany jest z aluminium i wytrzymałego tworzywa, a wewnątrz znajduje się wymienny wkład filtrujący. Zanieczyszczenia zatrzymywane są w filtrze dzięki sile odśrodkowej i bezwładności, natomiast krople wilgoci, podążając spiralnie za strumieniem powietrza, odprowadzane są do zbiornika. Nagromadzony kondensat usuwa się ręcznym spustem kondensatu.

Zawór redukcyjny (regulator ciśnienia)

Zawór redukcyjny z wbudowanym regulatorem pozwala ustawić wymagane ciśnienie sprężonego powietrza i utrzymywać je na zadanym poziomie. Stabilizacja ciśnienia odbywa się dzięki reakcji zaworu na zużycie powietrza i ciśnienie wejściowe.
