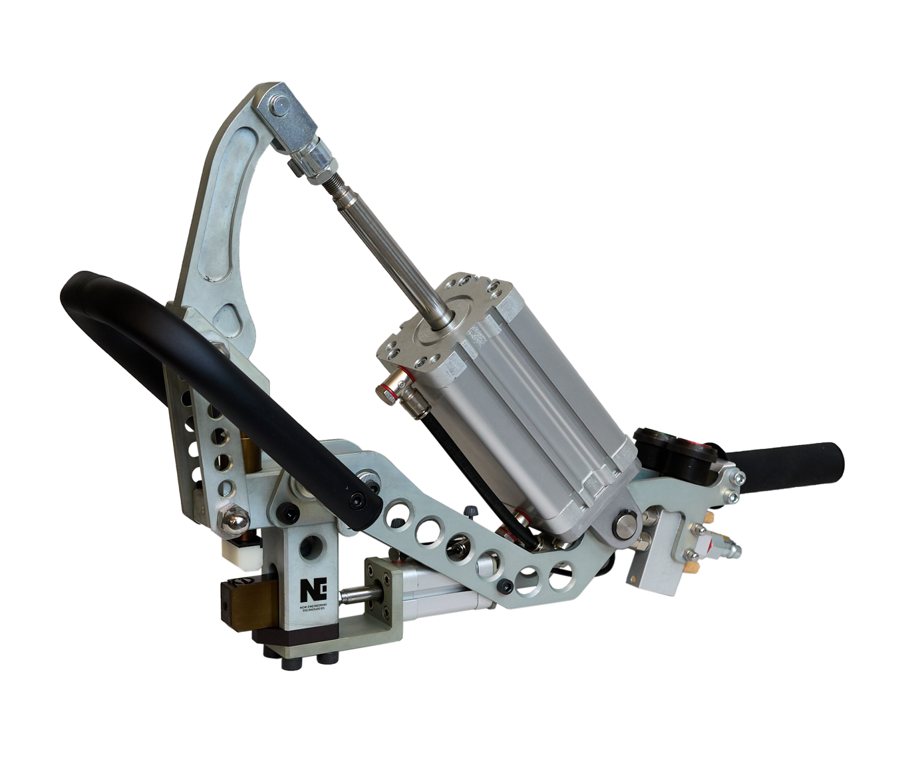

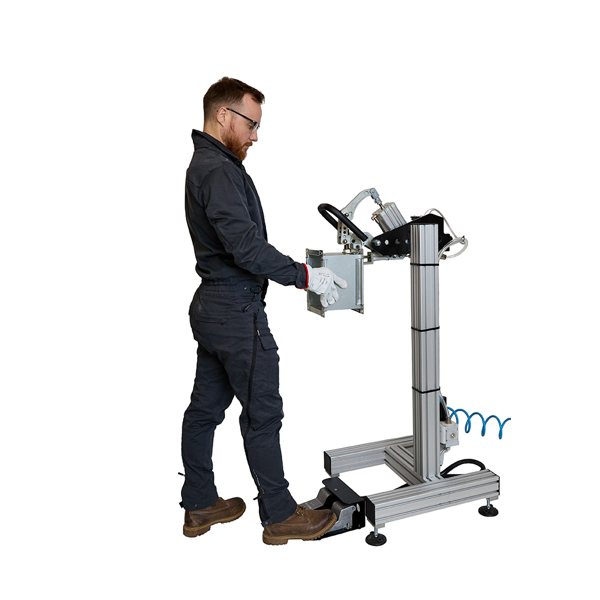

Pneumatyczne narzędzie do klinczowania z precyzyjną regulacją

Opis

Zalety narzędzia

• cicha praca;
• długa żywotność dzięki prostej konstrukcji i zastosowaniu stali narzędziowych po obróbce cieplnej;
• stempel i matryca wykonane z wytrzymałej stali stopowej;
• ruchoma konsola matrycy ułatwia ustawienie narzędzia w wybranym miejscu mocowanej szyny kołnierzowej; napęd konsoli jest pneumatyczny i sterowany przyciskiem;
• szybka i łatwa wymiana stempla i matrycy;
• bezpieczna praca w zakładach o zagrożeniu pożarowym — brak iskier i dymu, rozwiązanie przyjazne środowisku;
• zużycie sprężonego powietrza wyłącznie w momencie wykonywania połączenia — w odróżnieniu od narzędzi elektrycznych.

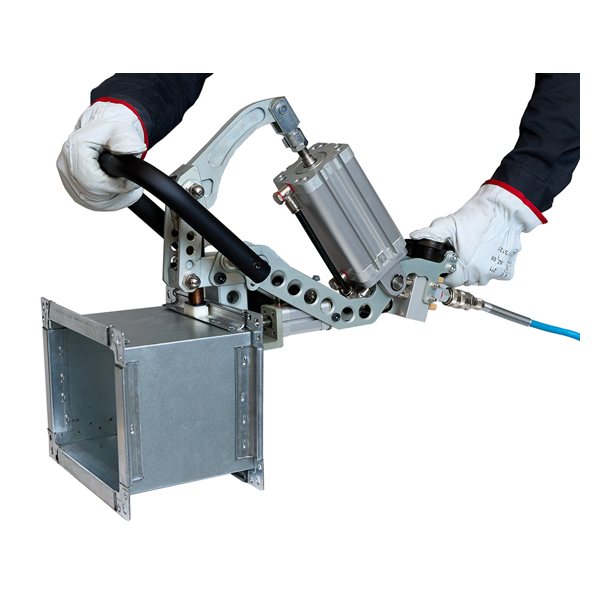

Narzędzie do klinczowania służy do trwałego mocowania kołnierza (szyny kołnierzowej) na kanale wentylacyjnym poprzez wykonanie połączenia klinczowego, powstającego przez zgniot i odkształcenie plastyczne materiału. Narzędzie jest wyposażone we wzmacniacz mimośrodowy z napędem pneumatycznym, co czyni je uniwersalnym i wygodnym — można je stosować w małych i dużych zakładach, bezpośrednio na obiektach, a także w pomieszczeniach o dużym zapyleniu i zagrożeniu pożarowym. Szybkozłącze wysokiego ciśnienia umożliwia natychmiastowe podłączenie do sieci sprężonego powietrza. Wielostopniowa regulacja pozwala precyzyjnie ustawić poziom i głębokość połączenia. Ruchoma konsola matrycy z napędem pneumatycznym, sterowana przyciskiem, ułatwia pozycjonowanie narzędzia na szynie kołnierzowej.

Krótki okres zwrotu inwestycji wynika z minimalnych kosztów eksploatacji i obsługi technicznej oraz braku dodatkowych elementów złącznych.

Na czym polega połączenie klinczowe?

Połączenie klinczowe (clinch) to trwałe, nierozłączne połączenie blach lub profili metalowych, powstające pod naciskiem w procesie tłoczenia na zimno. Zamknięcie kształtowe tworzy się w jednym cyklu roboczym stempla, bez nitów, śrub ani spawania. Połączenie może być dwuwarstwowe lub wielowarstwowe; można łączyć ze sobą elementy ze stali nierdzewnej i zwykłej, z aluminium oraz innych metali nieżelaznych. Istotną zaletą jest brak uszkodzeń powłok lakierniczych i ochronnych łączonych detali.

Zalety połączenia klinczowego

• wysoka wytrzymałość połączenia;
• punkt łączący powstaje błyskawicznie;
• brak ograniczeń liczby warstw łączonego materiału;
• możliwość łączenia elementów z różnych stali i stopów;
• brak dodatkowych elementów złącznych;
• brak nagrzewania materiału — odporność na korozję pozostaje nienaruszona;
• punkt o przekroju prostokątnym doskonale sprawdza się w stalach o podwyższonej twardości i stalach nierdzewnych;
• wysoka jakość gotowych wyrobów.

Dane techniczne

Przy zamówieniu można wybrać dowolną matrycę — odpowiednio do łącznej grubości łączonych blach. Wymiana stempla i matrycy jest szybka i prosta, nie wymaga specjalnych narzędzi ani doświadczenia operatora.

Dla zapewnienia wysokiej szybkości i niezawodnej pracy komponentów pneumatycznych narzędzie należy zasilać przez zespół przygotowania powietrza o przepustowości co najmniej 450 Nl/min (z uwzględnieniem przewodów pneumatycznych).

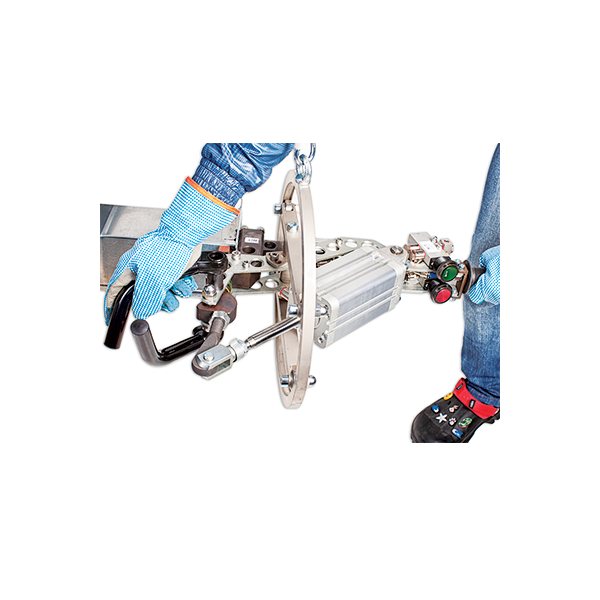

Zespół przygotowania powietrza, balanser sprężynowy, pierścień obrotowy i inne moduły pomocnicze są dostępne jako wyposażenie dodatkowe.

Zastosowanie

Dzięki niezawodności i szybkiemu tworzeniu połączenia klinczowego ręczne pneumatyczne narzędzie doskonale sprawdza się w małych i dużych zakładach produkujących systemy wentylacyjne i inne urządzenia. Znakomicie nadaje się do produkcji kanałów wentylacyjnych o przekroju prostokątnym, tłumików akustycznych, wentylatorów kanałowych, filtrów kieszeniowych itp.

Dobór matrycy

Przy zamówieniu można wybrać matrycę odpowiednio do łącznej grubości łączonych blach:
